LUGB型涡街流量传感器
LUGB型涡街流量传感器
  • 名称:LUGB型涡街流量传感器
  • 介质温度:-40~350℃
  • :
  • 精度:1.0、1.5
  • 输出:脉冲或4~20mA
  • :
  • 公称压力:1.6Mpa、2.5Mpa、4.0Mpa及以上
  • 供电电源：12~24VDC:12~24VDC
LUGB型应力式涡街流量传感器
     涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计，适用于测量过热蒸汽、饱和蒸汽、一般气体、液体。


特点：
◆   结构简单、无运动磨损部件
◆   测量精度高、可靠性高、不需现场调试
◆   可远距离传输流量信号，能与计算机联网，实现集中管理
◆   放大版采用独特设计，气、液通用

技术参数：
◆   精度等级：1.0、1.5
◆   公称压力：1.6Mpa、2.5Mpa、4.0Mpa及以上
◆   被测介质温度：-40~350℃
◆   压力损失：阻力系数cd≤2.4
◆   供电电源：12~24VDC
◆   防爆等级：IaiiCT6（本安防爆）
◆   输出信号：电压脉冲低电平≤1V高电平≥6V
                     标准电流信号4~20mA



流量范围：
传感器通经
（mm）
液体（校验介质：常温水）
气体（校验介质：20℃状态下空气）
标准型
扩展型
标准型
扩展型
15
0.8~6
0.5~8
6~40
5~50
20
1~8
0.6~12
8~50
6~60
25
1.5~12
0.8~16
10~80
8~120
40
2.5~30
2~40
25~200
20~300
50
3~50
2.5~60
30~300
25~500
65
5~80
4~100
50~500
40~800
80
8~120
6~160
80~800
60~1200
100
12~200
8~250
120~1200
100~2000
125
20~300
12~400
160~1600
150~3000
150
30~400
18~600
250~2500
200~4000
200
50~800
30~1200
400~4000
350~8000
250
80~1200
40~1600
600~6000
500~12000
300
100~1600
60~2500
1000~10000
600~16000
400
200~3000
120~5000
1600~16000
1000~25000
500
300~5000
200~8000
2500~25000
1600~40000
600
500~8000
300~10000
4000~40000
2500~60000

安装条件：

◆传感器应安装在水平、垂直、倾斜（液体流向自下而上）的与其通经相同的管道上。传感器的上游和下游应配置一定长度的直管段，其长度应符合前直管段15~20D，后直管段5~10D的要求。
◆安装液体传感器的附近管道内应充满被测液体。
◆传感器应避免安装在强烈机械振动的管道上。
◆直管段的内径尽可能与传感器通经一致，若不能一致，应采用比传感器通经略大的管道，误差要≤3%，并不超过5mm。
◆被测介质含有较多杂质时，应在传感器上游直管段要求的长度以外加装过滤器。
◆传感器应避免安装在有较强电磁场干扰、空间小和维修不方便的场合。

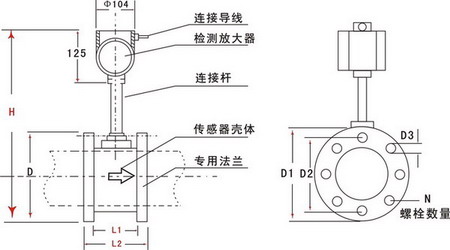

口径
L1
L2
D1
D2
H
D3
N
20
65
95
125
100
460
13
4
25
65
95
125
100
460
13
4
40
75
109
145
110
470
13
4
50
75
109
160
125
481
17
4
65
75
117
180
145
497
17
6
80
80
122
195
160
510
17
6
100
90
132
230
190
544
17
8
125
100
146
245
210
564
17
8
150
120
170
280
240
594
21
8
200
150
200
335
295
646
21
12
250
160
214
405
355
708
21
12
300
170
224
460
410
760
21
12
